나비 형 밸브

밸브 본체
밸브 본체는 파이프 플랜지 사이에 맞습니다. 가장 일반적인 끝 연결 유형은 플랜지, 이중 러그 및 웨이퍼 유형입니다.

디스크
밸브 본체에는 유체 흐름을 멈추거나 조절하는 게이트 역할을 하는 디스크가 부착되어 있습니다. 이는 게이트 밸브의 게이트 또는 볼 밸브의 볼과 동일하다고 간주될 수 있습니다. 디스크는 일반적으로 스템 또는 샤프트를 수용하기 위해 구멍이 뚫려 있습니다. 흐름, 밀봉 및/또는 작동 토크를 개선하기 위해 디스크 디자인, 방향 및 재료에는 다양한 변형이 있습니다.

좌석
내부 밸브 본체 라이닝은 완전한 차단을 달성하기 위해 디스크를 닫힌 위치에 고정하는 강력한 엘라스토머 또는 금속 누출 방지 씰입니다. 9881k 시리즈의 스테인리스강 용접 충전 및 미세 마감 일체형 본체 시트는 부식 및 침식 방지 시트 표면을 보장합니다. 이 특별한 유형의 시트 설계를 사용하면 EN12266 –A 요구 사항에 따라 밸브 드롭 타이트를 제조할 수 있습니다.

줄기
종종 스템이라고도 하는 밸브 샤프트는 디스크를 작동 메커니즘에 연결하고 자체적으로 토크를 전달하는 구성 요소입니다.

물개
씰은 밸브 내의 여러 인터페이스에 존재하여 작동 중에 단단히 밀봉되도록 하거나 보다 유연하고 비용 효율적인 설계를 위해 밸브 내부 구성 요소에서 공정 매체를 격리합니다.

전기 같은
4-20mA 제어 신호로 밸브를 제어하기 위해 전기 액추에이터를 사용하며 일반적으로 고정밀 조절 및 시간에 민감한 애플리케이션에 사용됩니다.

영적인
고정밀 응용 분야에도 사용되며 작동을 위해 압축 공기를 사용합니다.

유압
일반적으로 고압 및 고점도 응용 분야와 같이 밸브를 열고 닫을 때 큰 토크가 필요한 응용 분야에 사용됩니다.

수동
수동으로 작동되는 버터 밸브는 핸드휠, 크랭크 또는 레버를 사용하여 밸브를 작동합니다. 더 작은 수동 밸브에는 일반적으로 레버가 장착됩니다. 더 큰 크기의 경우 핸드휠이 제공되며 높은 기계적 이점으로 토크를 전달하기 위한 기어박스가 함께 제공됩니다. 수동 작동의 또 다른 방법은 밸브가 맨홀 없이 지하에 묻혀 있는 사용 사례입니다. 이러한 응용 분야에서는 확장 스핀들, 어댑터/사각형 캡 및 지면에서 해당 T 키를 사용하여 작동이 수행됩니다.

금속 버터플라이 밸브

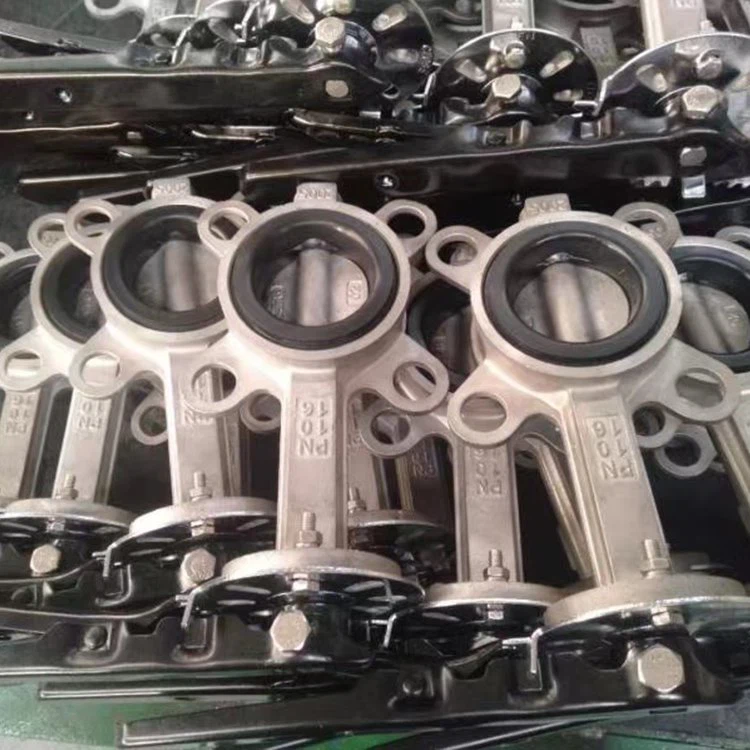

● 스테인레스 스틸
스테인레스강은 더 높은 크롬 함량(10.5-30%)과 미량의 니켈 및 몰리브덴을 함유한 강철 합금입니다. 스테인레스 스틸은 강도와 ​​인성이 높고 내부식성과 내후성이 뛰어난 것으로 알려져 있습니다. 내식성은 크롬 함량에 기인합니다. 얇고 불활성인 크롬 산화물 층이 형성되어 재료의 대부분으로 산소가 확산되는 것을 방지합니다. 표면이 손상되거나 긁히면 크롬 산화물 층이 산소의 도움으로 재형성됩니다.

● 탄소강
탄소강은 탄소 함량이 최대 2.5%까지 높은 강철 합금입니다. 기계적 성질이 좋아 특별한 요구사항이 없는 용도에 사용할 수 있습니다. 버터플라이 밸브에 사용할 수 있는 일반적인 탄소강 등급은 ASTM A216 WCB(용접 주조 B 등급) 및 LCC(저탄소 함량)입니다. WCB 등급은 고온 애플리케이션에 사용되는 반면 LCC 등급은 저온에서 사용됩니다. 버터플라이 밸브의 밸브 본체와 디스크는 사형 주조 공정으로 생산됩니다.

● 하스텔로이
하스텔로이는 니켈, 크롬, 몰리브덴으로 구성된 합금입니다. Haynes International, Inc.가 공식화한 최초의 합금입니다. 또한 강도가 높아 고온에서도 유지되며 부식, 균열, 산화제 및 환원제에 대한 저항성이 뛰어납니다. 이는 적당한 온도에서 질산, 염산 및 황산을 처리하는 데 사용됩니다. Hastelloy 버터플라이 밸브는 석유 및 가스 처리 및 발전 분야에서 발견되는 고온, 고압 및 부식성 응용 분야에 사용됩니다.

플라스틱 버터플라이 밸브

● 폴리염화비닐 버터플라이 밸브(PVC)
PVC는 파이프, 피팅 및 밸브에 널리 사용되는 견고하고 견고한 소재입니다. PVC 버터플라이 밸브는 내구성이 뛰어나고 부식에 강합니다. 탄화수소와 방향족 화합물을 제외한 대부분의 화학물질을 처리하는 데 적합합니다. 위생적이며 청소 및 조립이 용이하여 식품 및 음료 가공에 적합합니다. 또한 급수 분배, 관개, 배관, 물 및 폐수 처리 등에 사용됩니다.

● 염소화 폴리염화비닐 버터플라이 밸브(CPVC)
CPVC는 PVC보다 염소 함량이 높으며 PVC의 자유 라디칼 염소화 반응에 의해 생성됩니다. PVC를 변형하면 최대 93.3도까지 더 높은 온도를 견딜 수 있고 더욱 유연해집니다. 그러나 PVC에 비해 가격이 더 비쌉니다. CPVC 버터플라이 밸브는 냉수 및 온수 공급 시스템, 산업용 액체 취급, 수영장, 분수 등에 사용됩니다.

● 폴리프로필렌 버터플라이 밸브(PP)
PP 버터플라이 밸브는 극한 환경에서 뛰어난 강도와 내구성을 제공합니다. 부식, 생물 오염 및 UV 저항성이 있습니다. 대부분의 화학 물질 및 부식제를 처리하는 데 적합하지만 유기 물질 및 용매와 선택적 호환성을 갖습니다. PP 버터플라이 밸브는 양식업, 수처리 및 폐수 처리, 화학 제조 등에 사용됩니다. PP 버터플라이 밸브의 최대 작동 온도는 80도입니다.
